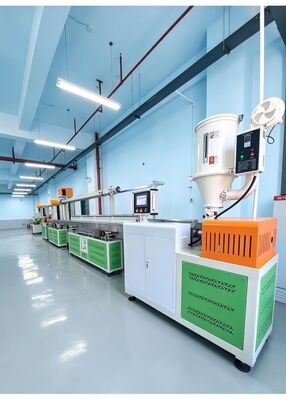

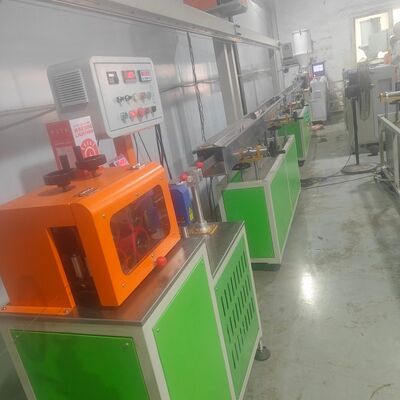

PFES3D-45 3D प्रिंटिंग फिलामेंट उपभोग्य सामग्रियां एकल रंग एक्सट्रूडिंग मशीन एक्सट्रूडर उत्पादन लाइन

             PFES3D-45 3डी प्रिंटिंग फिलामेंट उपभोज्य एकल रंग एक्सट्रूडिंग मशीन एक्सट्रूडर उत्पादन लाइन

     3डी प्रिंटर फिलामेंट एक्सट्रूडिंग मशीन ABS, PLA, PC, PA, pet, PETG, Pei, PVA, peek और अन्य 3डी सामग्री के लिए उपयुक्त है, जिसमें स्थिर सहनशीलता और साफ वाइंडिंग की सुविधा है। यह फिलामेंट एक्सट्रूडर निर्माता बड़े पैमाने पर उत्पादन के लिए किफायती है।
      अनुप्रयोग के क्षेत्र: 3डी प्रिंटिंग नवीनतम प्रिंटिंग तकनीक है। 3डी प्रिंटरों की बढ़ती मांग के साथ, 3डी प्रिंटिंग फिलामेंट्स में बड़ा बाजार क्षमता है और मुख्य रूप से 3डी प्रिंटरों में उपयोग किया जाता है। हम मुख्य रूप से ABS, PLA, PETG और TPU जैसे 3डी प्रिंटिंग फिलामेंट्स का निर्माण करते हैं, जिनकी व्यास 1.75 से 3.0 मिमी तक होती है। व्यास सहनशीलता को ±0.03 मिमी के भीतर नियंत्रित किया जा सकता है, और एक्सट्रूज़न गति 30 से 180 मीटर प्रति मिनट तक होती है, जो साफ फिलामेंट ले-अप सुनिश्चित करती है।
मुख्य तकनीकी पैरामीटर: 2.1 स्क्रू व्यास: Ø45 मिमी 2.2 लंबाई-से-व्यास अनुपात (L/D): 28:1 2.3 स्क्रू गति: 0–100 आरपीएम (स्वचालित चर-आवृत्ति गति नियंत्रण) 2.4 एक्सट्रूज़न आउटपुट: 25–30 किग्रा/घंटा 2.5 उत्पादन लाइन गति: 30–180 मीटर/मिनट (साफ स्ट्रैंड संरेखण के साथ) 2.6 केंद्र ऊंचाई: 1.1 मीटर (ऊपर, नीचे, बाएं और दाएं समायोज्य) 2.7 उत्पादन लाइन आयाम: लंबाई 15 मीटर × चौड़ाई 2.5 मीटर × ऊंचाई 2.5 मीटर 2.8 तीन-चरण वोल्टेज: 380 वी, 3-चरण, 50 हर्ट्ज 2.9 कुल शक्ति: 50 किलोवाट; वास्तविक औसत बिजली खपत: 20 kWh/घंटा
कार्यशाला आवश्यकताएँ: 3.1 कार्यशाला आयाम (L × W × H): 25 मीटर × 5 मीटर × 3.5 मीटर (अनुशंसित फर्श क्षेत्र 300 वर्ग मीटर या अधिक; फर्श समतल होना चाहिए) 3.2 तापमान ≤ 50 °C, आर्द्रता ≤ 95 प्रतिशत 3.3 बिजली की आपूर्ति: तीन-चरण पांच-तार प्रणाली (अर्थात तीन लाइव तार, एक न्यूट्रल तार और एक अर्थ तार), 380 वी, 50 हर्ट्ज 3.4 कार्यशाला 2 घन मीटर शीतलन जल टैंक, एक एयर कंप्रेसर, गियर तेल और 5-कोर केबल से सुसज्जित होनी चाहिए।



PFES3D-45 सिंगल-स्क्रू एक्सट्रूडर:
हीटिंग पावर: 10 किलोवाट;
पंखे की शक्ति: 0.5 किलोवाट;
मोटर शक्ति: 11 किलोवाट;
सुखाने वाला हॉपर: 6.75 किलोवाट;
एक्सट्रूज़न डाई: 2 किलोवाट;
तापमान-नियंत्रित जल टैंक: 12.5 किलोवाट;
शीतलन जल टैंक: 0.9 किलोवाट;
गर्म हवा ब्लोअर: 0.75 किलोवाट;
ट्विन-रोल रबर हॉल-ऑफ यूनिट: 1.5 किलोवाट;
द्विदिश लेजर व्यास मापने वाला उपकरण - तार भंडारण रैक: 0.4 किलोवाट;
एकल-स्टेशन सर्वो वाइंडर: 2 किलोवाट;
उपकरण की कुल स्थापित शक्ति: लगभग 50 किलोवाट;
सामान्य उत्पादन के दौरान बिजली की खपत: लगभग 10–15 किलोवाट

उपकरण विनिर्देश पत्र

I. स्टेनलेस स्टील 50 किग्रा ड्रायर: 1 यूनिट
1. क्षमता: 50 किग्रा
2. हीटिंग पावर: 6 किलोवाट
3. पंखे की शक्ति: 0.75 किलोवाट
4. वजन: 90 किग्रा
5. हीटिंग तत्व के आधार पर पाउडर अवशेषों के संचय को रोकने के लिए एक अद्वितीय घुमावदार गर्म-हवा नलिका डिजाइन की सुविधाएँ, जिससे दहन हो सकता है।
6. ड्रम और आंतरिक घटक सभी स्टेनलेस स्टील से बने हैं।
7. ड्रम आधार से अलग करने योग्य है, जिससे आसान सफाई और सामग्री का त्वरित परिवर्तन संभव होता है।
8. सटीक तापमान नियंत्रण के लिए आनुपातिक विचलन-संकेत तापमान नियंत्रक से सुसज्जित।
एक दोहरी अति ताप सुरक्षा प्रणाली मानव त्रुटि या यांत्रिक विफलता के कारण होने वाले दुर्घटनाओं के जोखिम को कम करती है।

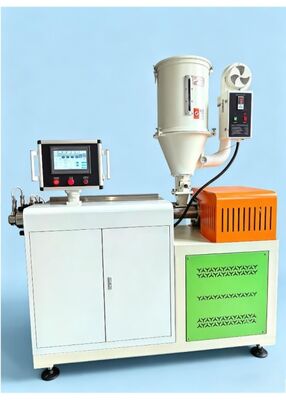

II.PFES3D-45 मोनोक्रोम 3डी फिलामेंट एक्सट्रूडर: एक
सेट

1. स्क्रू व्यास: Ø45मिमी
1. वाइंडिंग रील स्टॉपर: 1 सेट
3. स्क्रू प्रकार: PLA, PEDG, ABS और TPU के लिए यूनिवर्सल
4. स्क्रू और बैरल उच्च गुणवत्ता वाले 38CrMoAlA नाइट्राइडेड स्टील से निर्मित हैं और नाइट्राइडिंग प्रक्रिया से गुजरे हैं। नाइट्राइडेड कठोरता: स्क्रू ≥
740 HV; बैरल ≥ 940 HV। नाइट्राइडिंग गहराई: स्क्रू
0.4–0.6 मिमी, बैरल: 0.6–0.7 मिमी; दोनों मामलों में भंगुरता ग्रेड 2 है।
5. हाउसिंग मिश्र धातु कास्ट स्टील से बना है; ऊपरी और निचले हाउसिंग के बीच संपर्क सतहों को सटीक रूप से ग्राउंड किया गया है। गियर 40Cr से बने हैं और सामान्यीकरण, टेम्परिंग और क्वेंचिंग हीट ट्रीटमेंट से गुजरे हैं, जिसके बाद गियर-फेस ग्राइंडिंग हुई है, जिसके परिणामस्वरूप Ra 0.8 की सतह खुरदरापन हुई है। वे शॉक एब्जॉर्प्शन, वियर रेजिस्टेंस और कम शोर स्तर प्रदान करते हैं।
6. गियरबॉक्स: गियरबॉक्स (ब्रुकर)
7. मोटर शक्ति: 11 किलोवाट मोटर
8. नियंत्रण विधि: चर आवृत्ति नियंत्रण (हाइपुमोंटे)
9. तापमान नियंत्रण क्षेत्र: 1.8 किलोवाट × 6 क्षेत्र
10. शीतलन क्षेत्र: 120 डब्ल्यू × 4 क्षेत्र
11. हीटिंग रिंग्स: स्टेनलेस स्टील हीटिंग रिंग्स
12. सॉलिड-स्टेट रिले: यांगमिंग
13. पीएलसी: शिनजीई – 1 सेट
14. तापमान नियंत्रण मॉड्यूल: शिनजीई – 1 सेट
15. एल्यूमीनियम मिश्र धातु कैंटिलीवर नियंत्रण बॉक्स: 1 यूनिट
III. सटीक S136 एक्सट्रूज़न मोल्ड: एक सेट
1. मोल्ड सामग्री: S136, मिरर-फिनिश्ड
2. छोटे रनर बिना किसी मृत कोने के; तैयार उत्पादों की सतह चिकनी होती है जिसमें काले धब्बे जैसे कोई दोष नहीं होते हैं, और सटीक आयामी सटीकता होती है।
3. 2.5 × 3.0 डाई हेड से सुसज्जित: प्रत्येक एक सेट
4. डाई हेड को ग्राहक की आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है
IIII. 304 स्टेनलेस स्टील गर्म पानी का टैंक: 1 सेट
1. लंबाई: 4 मीटर
2. गर्म पानी के टैंक की लंबाई: 2 मीटर

3. गर्म पानी के टैंक की लंबाई: 2 मीटर

4. टैंक सामग्री: 304 स्टेनलेस स्टील, मोटाई: 1.5 मिमी

5. टैंक बेस फ्रेम: 1 यूनिट (पाउडर-कोटेड)

6. सामग्री: Q235 स्टील (वेल्डेड)

7. 304 गर्म पानी परिसंचरण प्रणाली: 2 सेट

8. स्टेनलेस स्टील पानी पंप शक्ति: 120 डब्ल्यू × 2 यूनिट (न्यू टेरिटरीज)



9. हीटिंग यूनिट: 1 सेट

10. हीटिंग पावर: 12 किलोवाट

11. ब्रेक के साथ कैस्टर: 4

12. एनालॉग डायल-टाइप तापमान गेज: 2

13. सिरेमिक केबल ग्रोमेट्स से सुसज्जित

V. 304 स्टेनलेस स्टील कूलिंग टैंक: एक सेट

1. टैंक की लंबाई: 4 मीटर

2. टैंक सामग्री: 304 स्टेनलेस स्टील, मोटाई: 1.5 मिमी

3. टैंक बेस फ्रेम: 1 यूनिट (पाउडर-कोटेड)

4. सामग्री: Q235 स्टील (वेल्डेड)

5. 304 ठंडा पानी परिसंचरण प्रणाली: 1 सेट

6. पंप शक्ति: 120 डब्ल्यू × 1 यूनिट (न्यू वर्ल्ड)

7. दो-चरण जल ब्लोअर: 1 यूनिट (एयर कंप्रेसर ग्राहक द्वारा आपूर्ति की जानी है)

8. सिरेमिक केबल ग्रोमेट्स से सुसज्जित



VI. व्यास गेज: 1 सेट

1. ब्रांड: रेइस्ट

2. रियल-टाइम ऑनलाइन निगरानी प्रणाली

3. माप सटीकता: 0.001 मिमी

माप सीमा: 0.200 मिमी–10.00 मिमी

VII. ट्विन-रोल रबर हॉल-ऑफ यूनिट + गर्म हवा ब्लोअर: एक सेट

1. हॉल-ऑफ विधि: ट्विन-रोल हॉल-ऑफ

2. हॉल-ऑफ रोल सामग्री: आयातित रबर

3. समायोजन विधि: 304 स्टेनलेस स्टील लीड स्क्रू के माध्यम से ऊर्ध्वाधर समायोजन



4. ड्राइव विधि: सिंक्रोनस बेल्ट ड्राइव

5. कर्षण शक्ति: 1.5 किलोवाट सर्वो मोटर

6. गति नियंत्रण: पीएलसी नियंत्रण

7. कर्षण गति: 0–300 मीटर/मिनट

8. 0.75 किलोवाट उच्च दबाव ब्लोअर सुखाने की इकाई


VIII. 8-मीटर क्षैतिज तनाव तार भंडारण रैक मीटर काउंटर के साथ: एक

सेट

1. रैक की लंबाई: 8 मीटर

2. ऊंचाई: 1.97 मीटर

3. तार भंडारण रीलों: ABS तार भंडारण रीलों, 11 + 12 पीसी

4. तार भंडारण लंबाई: 150 मीटर

5. 400 किलोवाट गियर मोटर

6. 2.5 किग्रा ट्विन-शाफ्ट मैग्नेटिक पाउडर

उच्च-सटीकता मीटर काउंटर


VIIII. एकल-स्टेशन सर्वो वाइंडर: 1 सेट

1. वाइंडिंग रील स्टॉपर: 1 सेट

2. पोजिशनिंग स्टेपर मोटर: 1 सेट

3. पोजिशनिंग नियंत्रण विधि: लेसी स्टेपर मोटर नियंत्रण

4. स्पिंडल सर्वो मोटर 1.5 किलोवाट: 1 सेट

5. स्पिंडल नियंत्रण विधि: सर्वो नियंत्रण

6. वायवीय रील परिवर्तन फ़ंक्शन, रील-लेस वाइंडिंग में सक्षम

7. निर्धारित लंबाई पर पहुंचने पर स्वचालित अलार्म और शटडाउन, अतिरिक्त थ्रेड टूटने वाले शटडाउन के साथ


8. उत्कृष्ट स्थिरता के साथ स्थिर थ्रेड बिछाना

9. 1–5 किग्रा वजन वाली सामग्री रीलों के साथ संगत

सामग्री रील विनिर्देश भंडारण फ़ंक्शन से सुसज्जित

वैक्यूम पैकिंग मशीन 400G

VV. कलर मिक्सर 50 किग्रा

VVI. 100 किग्रा सुखाने की मशीन + सामग्री फीडर: 1 यूनिट
