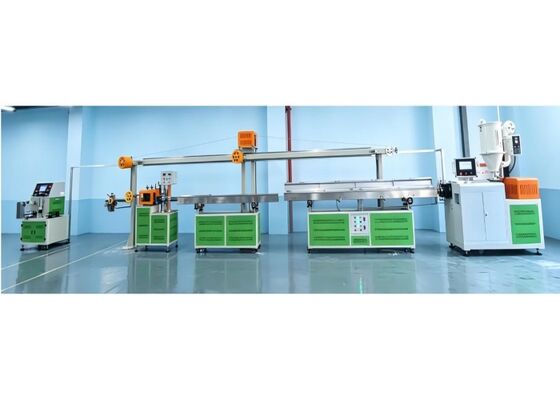

पीएफईएस3डी-45 एबीएस/पीएलए 3डी प्रिंटिंग फिलामेंट सामग्री सिंगल कलर एक्सट्रूडिंग मशीन प्रोडक्शन लाइन

PFES3D-45 ABS/PLA 3D प्रिंटिंग फिलामेंट मटेरियल सिंगल कलर एक्सट्रूडिंग मशीन प्रोडक्शन लाइन

आवेदन के क्षेत्र: थ्रीडी प्रिंटिंग नवीनतम प्रिंटिंग तकनीक है। थ्रीडी प्रिंटर की बढ़ती मांग के साथ, थ्रीडी प्रिंटिंग फिलामेंट्स में बड़ी बाजार क्षमता है और मुख्य रूप से थ्रीडी प्रिंटर में उपयोग किया जाता है।हम मुख्य रूप से ABS जैसे 3D प्रिंटिंग फिलामेंट्स का निर्माण करते हैं, पीएलए, पीईटीजी और टीपीयू, 1.75 से 3.0 मिमी तक व्यास के साथ। व्यास सहिष्णुता ± 0.03 मिमी के भीतर नियंत्रित की जा सकती है और एक्सट्रूज़न गति 30 से 180 मीटर प्रति मिनट तक होती है,फिलामेंट की साफ-सुथरी व्यवस्था सुनिश्चित करना.
मुख्य तकनीकी मापदंडः 2.1 पेंच व्यासः Ø45 मिमी 2.2 लंबाई से व्यास अनुपात (एल / डी): 28:1 2.3 पेंच गतिः 0 ¢ 100 आरपीएम (स्वचालित परिवर्तनीय आवृत्ति गति नियंत्रण) 2.4 एक्सट्रूज़न आउटपुटः25-30 किलोग्राम/घंटा 2.5 उत्पादन लाइन की गतिः 30~180 मीटर/मिनट (सटीक रूप से स्ट्रैंड के संरेखण के साथ) 2.6 केंद्र की ऊंचाईः 1.1 मीटर (ऊपर, नीचे, बाएं और दाएं समायोजित) 2.7 उत्पादन लाइन के आयामः लंबाई 15 मीटर × चौड़ाई 2.5 मीटर × ऊंचाई 2.5 m 2.8 तीन चरणों का वोल्टेजः 380 V, तीन चरण, 50 हर्ट्ज 2.9 कुल शक्तिः 50 kW; वास्तविक औसत बिजली की खपतः 20 kWh/घंटा
कार्यशाला की आवश्यकताएंः 3.1 कार्यशाला के आयाम (L × W × H): 25 m × 5 m × 3.5 m (अनुशंसित मंजिल क्षेत्रफल 300 वर्ग मीटर या उससे अधिक; मंजिल समतल होनी चाहिए) 3.2 तापमान ≤ 50 °C,आर्द्रता ≤ 95 प्रतिशत 3.3 विद्युत आपूर्ति: तीन चरणों वाली पांच तारों वाली प्रणाली (यानी तीन विद्युत तार, एक तटस्थ तार और एक पृथ्वी तार), 380 वी, 50 हर्ट्ज 3.4 कार्यशाला को 2 घन मीटर की शीतलन जल टैंक से लैस किया जाना चाहिए,एक हवा कंप्रेसर, गियर तेल और एक 5-कोर केबल



PFES3D-45 सिंगल स्क्रू एक्सट्रूडर:
ताप शक्तिः 10 किलोवाट;
पंखे की शक्तिः 0.5 kW;
मोटर की शक्तिः 11 किलोवाट;
सूखी डंपः 6.75 किलोवाट;
एक्सट्रूज़न मरः 2 किलोवाट
तापमान नियंत्रित जल टैंकः 12.5 किलोवाट;
शीतलन जल टैंकः 0.9 kW;
गर्म हवा ब्लोअरः 0.75 kW;
ट्विन-रोल रबर की निकासी इकाईः 1.5 kW;
द्विदिश लेजर व्यास मापने वाला उपकरण - तार भंडारण रैकः 0.4 kW;
सिंगल स्टेशन सर्वो वाइंडरः 2 किलोवाट;
उपकरण की कुल स्थापित शक्ति: लगभग 50 किलोवाट;
सामान्य उत्पादन के दौरान बिजली की खपतः लगभग 1015 kW

उपकरण विनिर्देश पत्र

I.स्टेनलेस स्टील 50 किलोग्राम ड्रायरः 1 यूनिट
1क्षमताः 50 किलोग्राम
2हीटिंग पावरः 6 किलोवाट
3. पंखे की शक्तिः 0.75 किलोवाट
4वजनः 90 किलोग्राम
5. एक अद्वितीय घुमावदार गर्म हवा के नलिका डिजाइन की विशेषता है पाउडर अवशेषों को रोकना
हीटिंग तत्व का आधार, जो दहन का कारण बन सकता है।
6ड्रम और आंतरिक घटक सभी स्टेनलेस स्टील से बने हैं।
7ड्रम को आधार से अलग किया जा सकता है, जिससे आसानी से सफाई और सामग्री के त्वरित परिवर्तन की सुविधा होती है।
8. सटीक तापमान नियंत्रण के लिए एक आनुपातिक विचलन-संकेत तापमान नियंत्रक से सुसज्जित।
दोहरी अति ताप सुरक्षा प्रणाली दुर्घटनाओं के जोखिम को कम करती है
मानव त्रुटि या यांत्रिक विफलता के कारण।

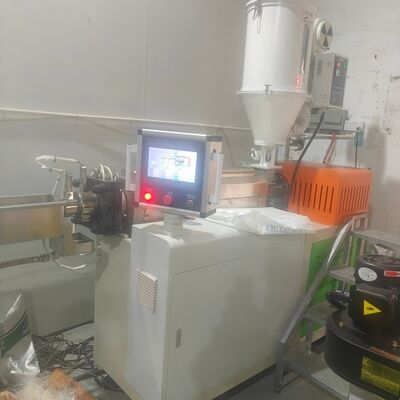

II.PFES3D-45 मोनोक्रोम 3D फिलामेंट एक्सट्रूडर: एक
सेट
1पेंच व्यासः Ø45 मिमी
2लंबाई से व्यास अनुपात (एल/डी): 28:1
3पेंच प्रकारः पीएलए, पीईडीजी, एबीएस और टीपीयू के लिए सार्वभौमिक
4. पेंच और बैरल उच्च गुणवत्ता वाले 38CrMoAlA nitrided से निर्मित हैं
नाइट्राइड कठोरताः पेंच ≥
740 HV; बैरल ≥ 940 HV. नाइट्राइडिंग गहराईः पेंच
0.4~0.6 मिमी, बैरलः 0.6~0.7 मिमी; भंगुरता है
दोनों मामलों में ग्रेड 2
5. आवास मिश्र धातु कास्ट स्टील से बना है; ऊपरी और निचले आवासों के बीच संपर्क सतहों को बनाया गया है
गियर 40Cr से बने हैं और सामान्यीकरण के अधीन हैं,
टेम्परिंग और शमन गर्मी उपचार, इसके बाद गियर-फेस पीसने,
जिसके परिणामस्वरूप Ra 0 की सतह की कठोरता होती है।8वे सदमे को कम करते हैं,
पहनने के प्रतिरोध और कम शोर स्तर।
6गियरबॉक्स: गियरबॉक्स (ब्रूकर)
7मोटर शक्तिः 11 kW मोटर
8नियंत्रण विधि: चर आवृत्ति नियंत्रण (Haipumonte)
9तापमान नियंत्रण क्षेत्रः 1.8 kW × 6 क्षेत्र
10शीतलन क्षेत्रः 120 W × 4 क्षेत्र
11हीटिंग रिंगः स्टेनलेस स्टील हीटिंग रिंग
12ठोस-राज्य रिले: यांगमिंग
13पीएलसीः सिन्जी 1 सेट
14. तापमान नियंत्रण मॉड्यूलः Xinjie ¢ 1 सेट
15. एल्यूमीनियम मिश्र धातु कांटिलिवर नियंत्रण बॉक्सः 1 इकाई

III.सटीक S136 एक्सट्रूज़न मोल्डः एक सेट

1मोल्ड सामग्रीः S136, दर्पण-समाप्त

2. कोई अंधा कोना नहीं; तैयार उत्पादों की सतह चिकनी होती है

बिना दोषों जैसे काले धब्बे, और सटीक आयामी सटीकता के साथ

3. 2.5 × 3.0 डाई सिर के साथ सुसज्जितः प्रत्येक सेट

4. मरने के सिर ग्राहकों की आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है



IIII.304 स्टेनलेस स्टील गर्म पानी टैंकः 1 सेट

1लम्बाईः 4 मीटर

2गर्म पानी के टैंक की लंबाईः 2 मीटर

3गर्म पानी के टैंक की लंबाईः 2 मीटर

4टैंक सामग्रीः 304 स्टेनलेस स्टील, मोटाईः 1.5 मिमी

5टैंक बेस फ्रेम: 1 यूनिट (पावडर लेपित)

6सामग्रीः Q235 स्टील (वेल्डेड)

7. 304 गर्म पानी परिसंचरण प्रणालीः 2 सेट

8स्टेनलेस स्टील के पानी के पंप की शक्ति: 120 W × 2 इकाइयां (नए क्षेत्र)

9हीटिंग यूनिट: 1 सेट

10हीटिंग पावर: 12 किलोवाट

11ब्रेक के साथ रोस्टरः 4

12. एनालॉग डायल प्रकार के तापमान मापकः 2

13सिरेमिक केबल ग्रोम के साथ सुसज्जित



V.304 स्टेनलेस स्टील शीतलन टैंकः एक सेट

1टैंक की लंबाईः 4 मीटर

2टैंक सामग्रीः 304 स्टेनलेस स्टील, मोटाईः 1.5 मिमी

3टैंक बेस फ्रेम: 1 यूनिट (पावडर लेपित)

4सामग्रीः Q235 स्टील (वेल्डेड)

5. 304 ठंडे पानी के परिसंचरण प्रणालीः 1 सेट

6पंप शक्तिः 120 W × 1 इकाई (नई दुनिया)

7दो-चरण जल ब्लोअरः 1 इकाई (वायु कंप्रेसर ग्राहक द्वारा आपूर्ति की जानी है)

8सिरेमिक केबल ग्रोम के साथ सुसज्जित



VI. व्यास गेजः 1 सेट

1ब्रांडः राइस्ट

2वास्तविक समय ऑनलाइन निगरानी प्रणाली

3माप की सटीकताः 0.001 मिमी

माप सीमाः 0.200 मिमी ₹10.00 मिमी


VII.ट्विन-रोल रबर निकासी इकाई + गर्म हवा ब्लोअरः एक सेट

1. खींचने की विधि: दो रोल खींचने की विधि

2- रोल-ऑफ सामग्रीः आयातित रबर

3समायोजन विधिः 304 स्टेनलेस स्टील के सीसा शिकंजा के माध्यम से ऊर्ध्वाधर समायोजन

4ड्राइव विधिः सिंक्रोनस बेल्ट ड्राइव

5कर्षण शक्तिः 1.5 किलोवाट सर्वो मोटर

6गति नियंत्रणः पीएलसी नियंत्रण

7ट्रैक्शन गतिः 0 ¥ 300 मी/मिनट

80.75 किलोवाट की उच्च दबाव वाली ब्लोअर ड्राईंग यूनिट

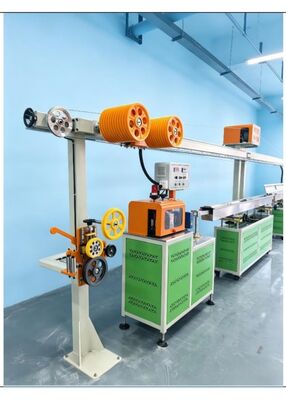

मीटर काउंटर के साथ VIII.8 मीटर क्षैतिज तनाव तार भंडारण रैकः एक

सेट

1रैक की लंबाईः 8 मीटर

2ऊँचाई: 1.97 मीटर

3तार भंडारण रीलें: एबीएस तार भंडारण रीलें, 11 + 12 पीसी

4तार भंडारण की लंबाई: 150 मीटर

5400 किलोवाट की गियर मोटर

6. 2.5 किलोग्राम ट्विन शाफ्ट मैग्नेटिक पाउडर


उच्च सटीक मीटर काउंटर

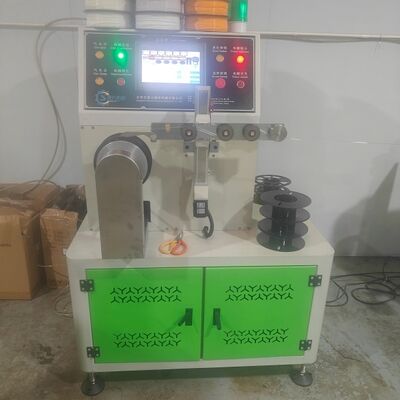

VIIII.एकल-स्टेशन सर्वो वाइंडरः 1 सेट

1घुमावदार रील बंदूकः 1 सेट

2. पोजिशनिंग स्टेपर मोटर: 1 सेट

3. स्थिति नियंत्रण विधिः लीसी स्टेपर मोटर नियंत्रण

4स्पिंडल सर्वो मोटर 1.5 kW: 1 सेट

5. धुरी नियंत्रण विधिः सर्वो नियंत्रण

6पनीमेटिक रील परिवर्तन समारोह, रील-मुक्त घुमाव के लिए सक्षम

7. सेट लंबाई तक पहुंचने पर स्वचालित अलार्म और बंद, अतिरिक्त धागा टूटने बंद के साथ

8उत्कृष्ट स्थिरता के साथ स्थिर धागा बिछाना

9. सामग्री रीलों के साथ संगत 1 ¢ 5 किलोग्राम वजन


एक सामग्री रील विनिर्देश भंडारण समारोह से लैस

वैक्यूम पैकिंग मशीन 400G

वी.वी. कलर मिक्सर 50 किलोग्राम

VVI.100 किलोग्राम सुखाने की मशीन + सामग्री फीडरः 1 इकाई
